 #16
נשלח: ד' 22/02/2012 23:23
|
|
|
|
|
|
צאיך לעשות קצת מודינג - להחליף את הממסר שיש שם בממסר "בריא" יותר.
_________________
"החלפתי כבל דיגיטלי ונפתח לי הסאונד" |
|
|
פרופיל | שלח הודעה | חפש
|
|
|
|
kobbi (קובי ויסמן)חבר ותיק
הצטרף בתאריך:
Dec 17, 2004
הודעות: 1483
|
|
#17
נשלח: ד' 22/02/2012 23:35
|
|
|
|
|
|
לדוד זה לא יתאים שכן בדוד החיבור החשמלי מתבצע ע"י המפסק בצורה פיסית. תדרש לבצע שינוי (לא מורכב מידי אבל אפשרי). וחוץ מזה מנסיוני הממסר בדברים ההלו לא לוקח, ניסתי עם מוצר דומה להפעיל מנורה מטללייט 180 וואט והוא לא צלח אלא דרך ממסר איכותי יותר שהתקנתי במקביל.
חוץ מזה באמת שנראה לי הרבה יותר הגיוני למוצר מבוסס WIFI עם כתובת IP ולא סלולרי.
|
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
harari (דניאל הררי)חבר מביא חבר
הצטרף בתאריך:
May 16, 2007
הודעות: 3318
מיקום: רמת גן
|
|
#18
נשלח: ד' 22/02/2012 23:44
|
|
|
|
|
|
צריך בסך הכל לעקוף את המתג. אפשר לחבר בטור למתג ואז המתג חייב להיות סגור כדי שזה יעבוד. אפשר במקביל למתג ואז אפשר לשלוט גם בעזרתו אבל כדי להפסיק את אספקת החשמל גם המתג וגם הממסר צריכים להיות פתוחים. אפשר להחליף את המתג בממסר ואז אין שליטה מלבד הממסר. ואפשר להחליף את המתג במפסק מחליף ולחבר אליו את הממסר בתור המפסק המחליף השני (בתנאי שלממסר יש שני מצבים NO ו-NC, מה שנקרא SPDT) ואז יש שליטה משניהם בכל מצב. מעבר לזה לא צריך לשנות כלום.
לגבי מה שלא הצלחת, כנראה הממסר היה תקול, לא סביר שתהיה לו בעיה עם מנורת 180W אין כאן שום דבר משוכלל מידי. ממסר זה סה"כ אלקטרומגנט. אני משתמש בממסר סיני זול שמופעל ע"י RF בשביל התאורה אצלי בחדר בתצורה של מפסק מחליף וזה עובד פיקס.
_________________
Don't Let The Facts Ruin a Good Story !
HomeTheater Over-Dose
נערך בפעם אחרונה על-ידי harari בתאריך ב' 27/02/2012 15:59, נערך סך הכל פעם אחת |
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
Itayr חבר שרק התחיל
הצטרף בתאריך:
Nov 09, 2008
הודעות: 48
|
|
#19
נשלח: א' 26/02/2012 16:35
|
|
|
|
|
|
בקיצור,
האם נראה לכם שאפשר להשתמש בזה כדי להדליק את הדוד מרחוק ?
אצלי לדוגמא יש קופאת גוויס שכל מה שיש בה זה מתג אחד שמדליק/מכבה את הדוד...
צריך לפרק את המתג GSM הזה, לחבר או אפילו לפצל את ההזנה לדוד, לסדר כל המעגל יפה בתוך הקופסאת גוויס ולסגור.. לא ?
יש צורך לשנות עוד משהו במתאם כדי שזה יעבוד ?
תודה
|
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
harari (דניאל הררי)חבר מביא חבר
הצטרף בתאריך:
May 16, 2007
הודעות: 3318
מיקום: רמת גן
|
|
#20
נשלח: א' 26/02/2012 16:41
|
|
|
|
|
|
אולי להחליף את הממסר, תלוי בדוד.
ואני ממליץ לעבוד בתצורת מפסק מחליף עם נורת חיווי 220V אחרי המעגל כדי שתדע אם הוא דולק או לא (לא תוכל לדעת לפי מצב המפסקים)
_________________
Don't Let The Facts Ruin a Good Story !
HomeTheater Over-Dose |
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
Itayr חבר שרק התחיל
הצטרף בתאריך:
Nov 09, 2008
הודעות: 48
|
|
#21
נשלח: א' 26/02/2012 16:56
|
|
|
|
|
|
תודה על התגובה,
תוכל לפרט קצת על החלפת הממסר ? לאיזה ממסר ?
מפסק מחליף? למה? יש לי כרגע מפסק גוויס כזה עם נורת חיווי כתומה כשהדוד דלוק - על זה דברת?
אני פשוט רוצה לפרק את ה GSM SWITCH ואת המעגל שלו להכניס בקופסא ולחבר את המתג הקיים במקביל.. או שאולי עדיף להשתמש רק בלחצן שמגיע עם המכשיר ולהוסיף לו נורה 220V ? יש הבדל בין האפשרויות?
|
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
harari (דניאל הררי)חבר מביא חבר
הצטרף בתאריך:
May 16, 2007
הודעות: 3318
מיקום: רמת גן
|
|
#22
נשלח: א' 26/02/2012 17:31
|
|
|
|
|
|
תלויי בהספק של הדוד שלך, הממסר הזה מגיע ל2KW בערך, אם הדוד שלך צורך יותר אז צריך ממסר שיעמוד בעומס.
אפשר להתייחס לממסר מהסוג הזה כאל מתג עם שני מצבים, שתי רגליים שכל פעם אחרת מקבלת הזנה - כשיש מתח אחת וכשאין מתח השניה.
אם תחבר שני מתגים רגילים בטור, המצב היחיד שבו המעגל סגור הוא כששני המתגים סגורים, בכל מצב אחר (שבו מתג אחד או יותר פתוחים) המעגל פתוח ולא עובר זרם, כלומר כדי להדליק את הדוד יש לסגור את שני המתגים.
אם תחבר שני מתגים רגילים במקבלי, המצב היחיד שבו המעגל פתוח הוא כששני המתגים פתוחים, בכל מצב אחר (שבו מתג אחד או יותר סגורים) המעגל סגור, כלומר, כדי לכבות את הדוד יש לפתוח את שני המתגים.
מפסק מחליף זו קונפיגורציה של שני מתגים שמבטלים זה את זה, בכל שינוי מצב של אחד המתגים המעגל ישנה את מצבו (אם היה פתוח הוא ייסגר ואם היה סגור הוא ייפתח). לכל מתג 3 רגליים, רגל אחת שנקראת common שהיא נוגעת באחת משתי הרגליים האחרות לפי מצב המתג (פעם בזו ופעם בשניה). שני המתגים מחוברים זה לזה ע"י שתי הרגליים הנוספות. רגל הcommon מחוברת במתג אחד לפאזה ובמתג השני לצרכן (לצורך העניין, הדוד).
ממסר מהסוג הזה (SPDT) פועל בצורה זהה לצד אחד של המפסק המחליף, לכן אפשר לשלב אותו.
נורת החיווי היא בשביל שתדע שהדוד דולק כי גם כשהמתג גוויס נראה כבוי הממסר יכול להפעיל את הדוד. אולי אפשר להשתמש בנורה המובנית במתג.
זה אולי נשמע ארוך ומסובך אבל זה די פשוט.

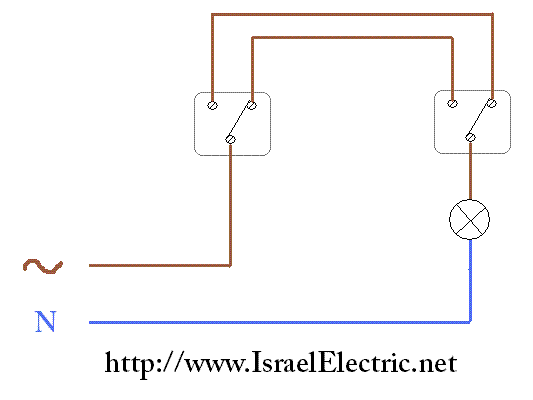

הנה סכימה של מעגל פשוט בקונפיגורציית מפסק מחליף :
_________________
Don't Let The Facts Ruin a Good Story !
HomeTheater Over-Dose |
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
|
Itayr חבר שרק התחיל
הצטרף בתאריך:
Nov 09, 2008
הודעות: 48
|
|
#23
נשלח: ב' 27/02/2012 13:56
|
|
|
|
|
|
תודה רבה על ההסבר..
נראה לי שאני פשוט אבטל את הכפתור גוויס הקיים. כל מה שיהיה בקופסאת גוויס יהיה ה GSM SWITCH מפורק, כשאת לוח הבקרה שלו והלחצנים אני אביא לקדמת קופסאת הגוויס כדי שיהיה אפשר לתפעל את המתאם..
ההדלקה הידנית פשוט תיעשה מכפתור ה SW שיש על הלוח של המתאם אבל כמו שאמרת עדיין צריך חיווי אם הדוד דלוק או לא..
אם פשוט אקח נורה קטנה 220V (אפילו את זאת של המתג גוויס) ואלחים ל +/- של הפתור SW זה יעבוד ?
אם משהו ממה שאמרתי לא נשמע הגיוני/לא יעבוד אשמח אם מישהו יאמר לי...
|
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
Itayr חבר שרק התחיל
הצטרף בתאריך:
Nov 09, 2008
הודעות: 48
|
|
#24
נשלח: ב' 27/02/2012 14:01
|
|
|
|
|
|
עכשיו שאני רואה יש לד שנקרא STA - שמציג את המצב של הסוויטצ'...
אז תיאורתית אין צורך לעשות מודינג אם אני מבין נכון...?
|
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
harari (דניאל הררי)חבר מביא חבר
הצטרף בתאריך:
May 16, 2007
הודעות: 3318
מיקום: רמת גן
|
|
#25
נשלח: ב' 27/02/2012 16:06
|
|
|
|
|
|
את נורת החיוויי אתה מחבר בטור ולא במקביל. כלומר, בין המתג לכבל היוצא לדוד.
תיאורתית אפשר להסתמך על נורת STA, אלא אם תחליט לעבוד בתצורת מפסק מחליף ואז למצב הנורה אין משמעות.
אני חושב שיותר אסטטי ויותר אמין נורת 220V.
לשיקולך.
_________________
Don't Let The Facts Ruin a Good Story !
HomeTheater Over-Dose |
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
Itayr חבר שרק התחיל
הצטרף בתאריך:
Nov 09, 2008
הודעות: 48
|
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
harari (דניאל הררי)חבר מביא חבר
הצטרף בתאריך:
May 16, 2007
הודעות: 3318
מיקום: רמת גן
|
|
#27
נשלח: ב' 27/02/2012 18:06
|
|
|
|
|
|
כן משהו כזה.
אם ב"על" אתה מתכוון בטור אז כן.
_________________
Don't Let The Facts Ruin a Good Story !
HomeTheater Over-Dose |
|
|
|
פרופיל | שלח הודעה | חפש
|
|
|
turbine חבר פעיל מאוד
הצטרף בתאריך:
Dec 24, 2005
הודעות: 180
|
|
#28
נשלח: שבת 10/03/2012 12:57
|
|
|
|
|
|
כבר עובד ובועט
אין לי מושג איך זה בדיוק נעשה ( כל הקרדיט והתודות לגיסי )
אבל זה נותן פקודה , דרך קונטקטור לטיימר ( שמוגדר מראש )
ברגע שהטיימר מסתיים הדוד נכבה.
על המכשיר אין שום עומס. הוא רק נותן את פקודת ההפעלה
למען הפרוטוקול, ישנה בעיה אחת קטנה ויחידה שהיא :
ברגע שמתקשרים \ שולחים הודעה להדלקה, מייד לאחר מכן צריך לכבות ( אחרת הטיימר ימשיך לעבוד )
אבל לא נורא בהתחשב בכך שזה עולה בסה"כ 40 דולר. אחלה גימיק ואחלה פתרון לחיים טובים יותר
|
|
|
|
